PCB线路板废水处理及资源化利用
针对线路板生产中的清洗、蚀刻、镀铜、显影、剥膜等废水，构建分类处理与资源化回用系统。
行业背景
印制电路板（Printed Circuit Board，简称“PCB”）广泛用于电子信息产品。线路板生产涉及清洗、蚀刻、镀铜、显影、剥膜等多个工序，不同工段废水的污染物组成和浓度差异较大。
PCB生产废水成分复杂，污染物包括重金属离子（Cu²⁺、Ni²⁺等）、氰化物（CN⁻）、有机物、NH₃-N、TN及TP等。随着排放管理要求趋严，PCB企业需要结合水质分类、资源化回用和浓水减量化目标配置处理系统。
- 行业对象
- 印制电路板生产企业
- 典型污染物
- 铜、镍、络合物、有机物
- 方案目标
- 资源化利用与减量化
废水来源与分类
线路板废水主要来源于磨板、洗板、显影、蚀刻、微蚀、剥膜、黑棕氧化、去毛边、除胶渣、镀通孔、镀铜、镀锡、刷锡、防焊、镀镍、镀金和喷锡等工序。按水质可分为一般清洗废水、络合废水、化学沉铜废水、化学镀镍废水、电镀镍废水、含氰废水、油墨废水、综合废水及废液。
典型线路板废水水质情况点击查看原尺寸

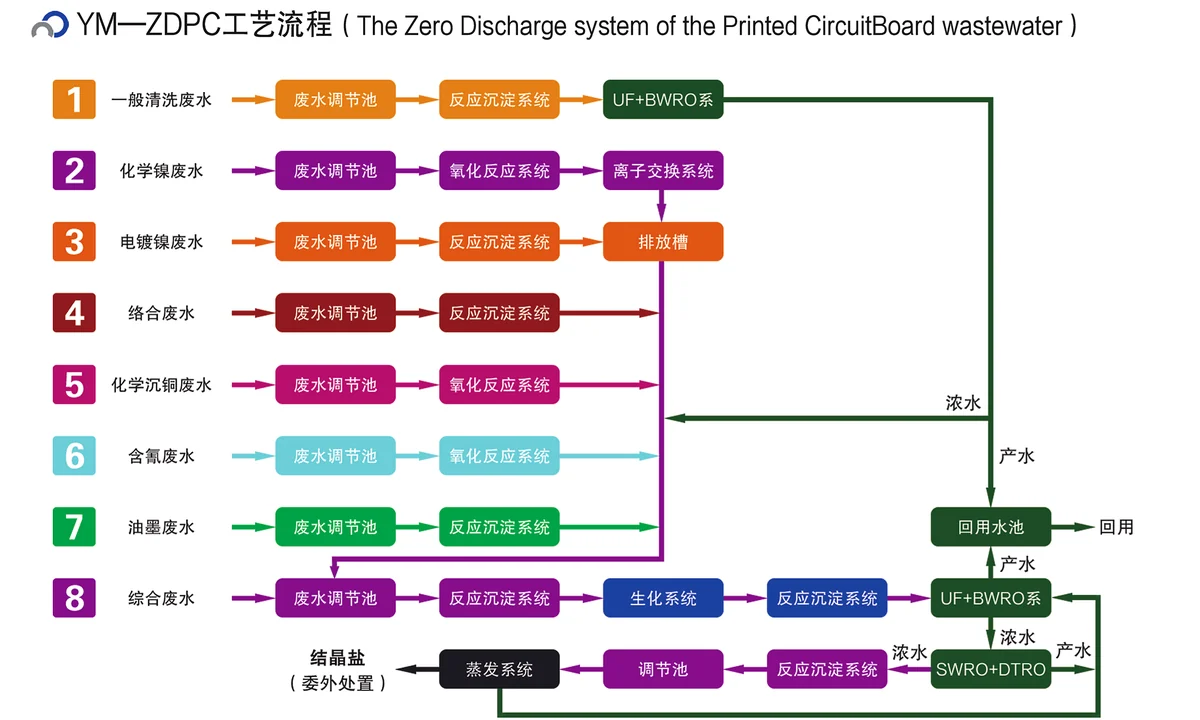

YM-ZDPC PCB线路板废水处理工艺流程点击查看原尺寸
系统工艺思路
- 分质调节不同镀种和清洗废水分类收集，稳定水量与水质。
- 破络除重金属采用氧化、反应沉淀、离子交换等工艺去除铜、镍及络合物。
- 生化与膜分离综合废水经生化、超滤和反渗透处理，产水回用。
- 浓缩蒸发浓水经膜浓缩和蒸发结晶，完成减量及资源化处置。
